FG16OH2R16-0,6/1 kV

DoP Scheda Tecnica

NORME

- CEI 20-13
- CEI UNEL 35318
- CEI 20-11
- CEI EN/IEC 60228
- CEI EN 50399
- CEI EN 60754-2
- CEI EN/IEC 60332-1-2
- CEI EN 50575:2014+A1:2016

Impiego

Edilizia industriale, commerciale, pubblica

DIRETTIVE EUROPEE

RoSH
2011/65/UE (RoHS)
2015/863/UE

REACH
Regolamento CE n° 1907/2006

LVD
Direttiva 2014/35/UE

CPR
305/2011 EU

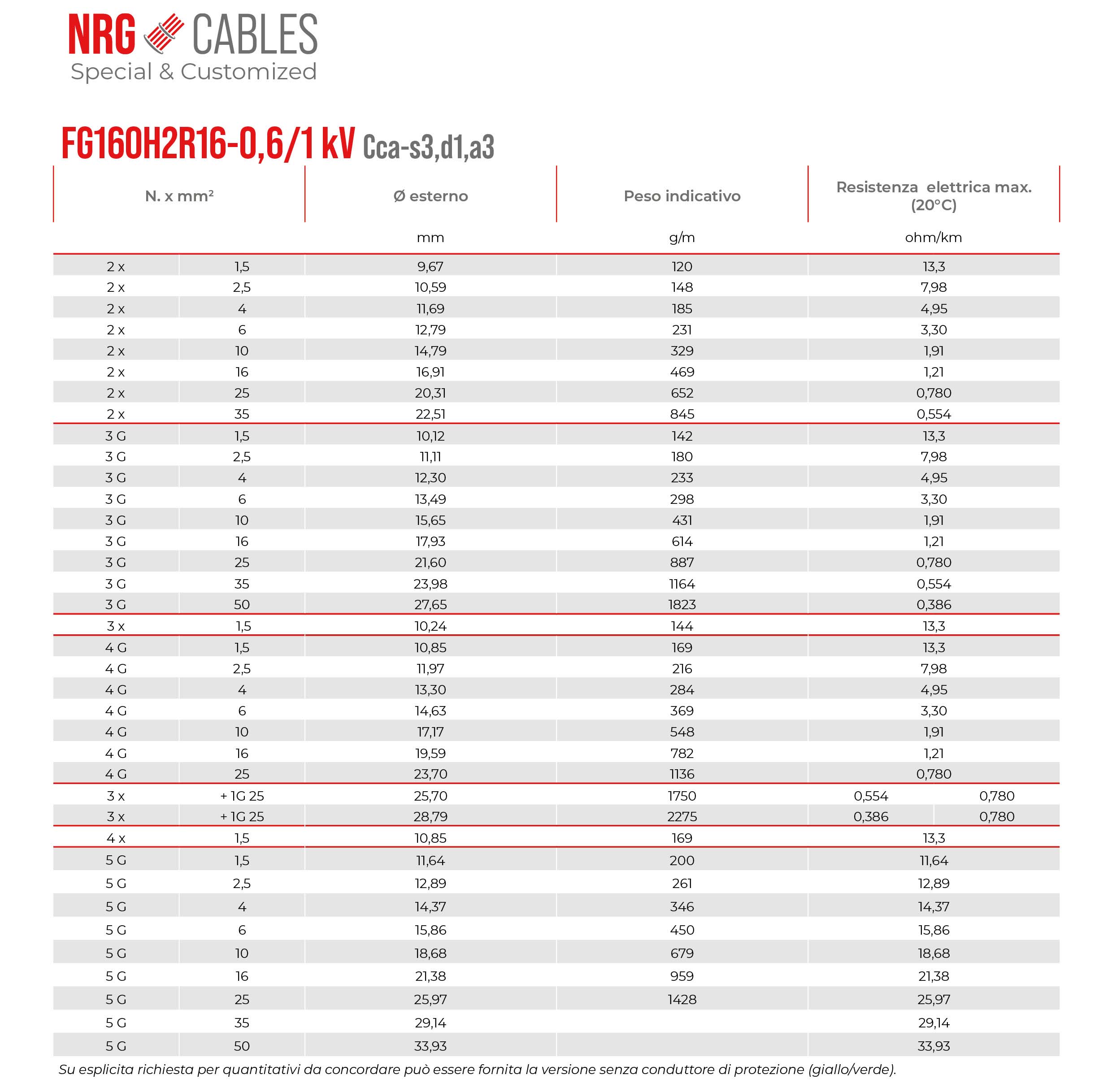

FG16OH2R16-0,6/1 kV

CPRCca-s3,d1,a3

Schermato treccia

Cavo per energia isolato in gomma etilenpropilenica ad alto modulo G16, sotto guaina di PVC, con tensione nominale 0,6/1 kV, schermo a treccia, rispondente al Regolamento da Costruzioni CPR con classe di reazione al fuoco: Cca-s3,d1,a3.

Caratteristiche costruttive

  • Conduttore

    Rame ricotto non stagnato a corda flessibile, classe 5. CEI EN/IEC 60228.

  • Isolante

    Gomma etilenpropilenica ad alto modulo (HEPR), di qualità G16, a ridotta emissione di alogeni.

  • Colore Anime

    giallo/verde-blu-marrone-nero-grigio

  • Schermo

    Calza di fili di rame ricotto non stagnato.

  • Guaina

    PVC di qualità R16 a ridotta emissione di alogeni (gas corrosivi).

  • Colore Guaina

    Grigio chiaro.

Caratteristiche tecniche

Tesione nominale

Uo/U 600/1000 V

Trazione

5 Kg/mm2

Raggio min. di curvatura

10 x Øe.

Temperatura min. di installazione

0°C

Temperatura min. di esercizio

-15°C

Temperatura esercizio sul conduttore

90°C

Temperatura cortocircuito

250°C

Condizioni di impiego

All’interno, in ambienti anche bagnati ed all’esterno; posa fissa su muratura e strutture metalliche; ammessa la posa interrata protetta. Destinati normalmente all’interconnessione tra parti di macchinari da costruzione, comprese le macchine utensili, quando è richiesto un certo grado di protezione contro l’interferenza elettromagnetica.
Ulteriori istruzioni e avvertenze per l’uso di questi cavi sono riportate nella norma CEI 20-67.

Marcatura

Marcatura metrica progressiva.

NRG CABLES FG16OH2R16-0,6/1 kV N. anime x sezione mm² gg.mm.aa Made in Italy Cca-s3,d1,a3.

Se non diversamente specificato, tutti i valori indicati del prodotto sono da intendersi come nominali.
